Används kvarts vid smältning?

Används kvarts vid smältning: ett direkt svar

Ja, kvarts används direkt i smältning och högtemperatursmältningsprocesser, framför allt i form av kvartsdegel , ett kärl tillverkat av smält kiseldioxid som innehåller smält kisel under kristalltillväxt i halvledar- och solcellsindustrin. Kvartsdegel är huvudprodukten gjord av högren kvartssand för solcells- och halvledarfälten, och den används huvudsakligen för att stödja kontinuerlig kristallisering under höga temperaturer. Den fungerar som en förbrukningsbar kvartsanordning som används för att hålla polykiselråvara när den värms upp förbi sin smältpunkt och dras in i en enda kristallgöt. Materialet är valt för att vanliga eldfasta material eller metaller inte kan bibehålla den kemiska renhet som krävs för kisel av elektronisk och solenergikvalitet, medan kvartsglas kan. Från och med nu förklarar den här artikeln varför kvarts utför denna roll så effektivt, hur kvartsdeglar av halvledarkvalitet och solcellskvalitet skiljer sig åt, hur de är uppbyggda internt och hur köpare kan välja rätt kvartsglasprodukt för sin egen smältnings- eller värmebehandlingslinje.

Kvartsdegel har egenskaperna renhet, homogenitet och hög temperaturbeständighet. Ur ett fysiskt termiskt beteende är deformationspunkten för en typisk kvartsdegel runt 1100 grader Celsius , är mjukningspunkten runt 1730 grader Celsius , och den maximala kontinuerliga användningstemperaturen är runt 1100 grader Celsius , som kan nå cirka 1450 grader Celsius under korta perioder. Denna höga renhet i kombination med ihållande hög temperaturbeständighet ger grunden för pålitlig kiselstavsdragning av enkristall och konsekvent enkristallkvalitet, vilket gör kvartsdegeln till ett av de viktigaste hjälpmaterialen i enkristalldragningssystemet. Kvartsdeglar delas i allmänhet in i två kategorier beroende på deras användning: kvartsdeglar av halvledarkvalitet (elektronisk kvalitet) och kvartsdeglar av solenergikvalitet (solenergikvalitet), var och en tillverkad med olika renhet och strukturella specifikationer.

Varför kvartsglas klarar de termiska kraven från smältning

Kvartsglas, även kallat fused quartz eller fused silica, framställs genom att smälta extremt ren kiseldioxid vid temperaturer som överstiger 1700 grader Celsius och sedan kyla det till ett icke-kristallint, amorft fast ämne. Denna amorfa struktur ger kvartsglas en mycket låg värmeutvidgningskoefficient, vilket innebär att materialet inte spricker lätt när det värms och kyls upprepade gånger, en egenskap som är väsentlig under de smältcykler som används i kristallugnar. I motsats till vanligt soda-kalkglas, kan högrenta kvartsglasrör och kvartsglasstavprodukter tolerera snabba temperatursvängningar utan att splittras, varför kvartsglasfönster och kvartsglasskivor också används i stor utsträckning som observationsportar och strukturella element i högtemperaturugnsutrustning.

Kemisk renhet är den andra anledningen till att kvarts fungerar bra i smältmiljöer. Alla metalliska föroreningar som migrerar från en degelvägg till smält kisel kan förändra de elektriska egenskaperna hos den resulterande kristallen, vilket är oacceptabelt vid halvledartillverkning. Högrent kvartsglasrör, kvartskristallstavar och kvartsglasstavar är raffinerade för att minimera spårämnen som järn, aluminium och alkalimetaller, vilket håller smältan kemiskt stabil under hela dragprocessen. Tabellen nedan presenterar en allmän jämförelse av nyckelfunktionsegenskaper mellan smält kvarts och två andra traditionella material av eldfast typ som ofta diskuteras i ugnsdesignlitteraturen, vilket illustrerar varför smält kvarts fortfarande är det föredragna fodermaterialet för kiselsmältor.

Denna horisontella stapeljämförelse visar att smält kvartsglas rankas särskilt högt i kemisk renhet och termisk chockbeständighet, de två attributen som är mest kritiska för att innehålla smält kisel utan att kontaminera det. Dimensionsstabiliteten återspeglar den mycket låga värmeutvidgningskoefficient som beskrivits tidigare, vilket håller degelformen konsekvent även när ugnen cyklar genom extrem värme. Optisk transparens ingår eftersom det tillåter operatörer att visuellt övervaka smältnivån och kristalltillväxtgränssnittet utan att öppna ugnen, en praktisk fördel med kvartsglasfönster och kvartsglasskivor. Mekanisk hårdhet är bedömd mer måttligt, eftersom kvartsglas är starkt i kompression men kan vara sprött vid plötslig mekanisk påverkan, vilket är anledningen till att noggranna hanteringsprotokoll är viktiga vid installation och borttagning av en laboratorieenhet med kvartsdegel eller kiseldioxiddegel. Sammantaget illustrerar diagrammet att kombinationen av renhet, termisk motståndskraft och stabilitet, snarare än rå hårdhet, är det som gör smält kvarts till standardvalet för kiselsmältkärl.

Halvledarkvalitet kontra fotovoltaisk kvartsdegel

Kvartsdeglar delas vanligtvis upp i kategorier av halvledarkvalitet (även kallad elektronisk kvalitet) och solcellskvalitet (även kallad solenergi), och distinktionen baseras på den renhetsnivå som krävs av nedströmsapplikationen. Deglar av halvledarkvalitet stödjer tillväxten av monokristallina kiselgöt som så småningom kommer att skivas i skivor för integrerade kretsar, där även föroreningar på delar per miljard nivå kan påverka enhetens prestanda, så dessa deglar tillverkas med den strängaste renhetskontrollen och den mest rigorösa inre skiktspecifikationen. Deglar av fotovoltaisk kvalitet stöder kiselgöt avsedda för solceller, där renhetstoleransen är något större eftersom solcellsprestanda är mindre känslig för spårföroreningar än logik och minneschipprestanda, vilket tillåter en annan balans mellan degelns kostnadseffektivitet och specifikation.

Detta radardiagram jämför kvartsdegel av halvledarkvalitet och solcellskvalitet med sex kvalitativa attribut som betyder mest för köpare som köper en kvartsdegel för användning i laboratorie- eller produktionsugnar. Halvledarprofilen sträcker sig längre utåt vad gäller renhet, bubbelkontroll och vägglikformighet, vilket återspeglar den snävare tillverkningstolerans som krävs för råmaterial för wafertillverkning. Den solcellsprofilen täcker fortfarande ett brett område av diagrammet, vilket indikerar att det förblir en högpresterande produkt, men med en mer balanserad fördelning mellan transparens och termisk stabilitet snarare än att pressa alla egenskaper till det maximala. Devitrifieringsbeständighet, vilket betyder motstånd mot oönskad kristallisering av glasytan under långvarig värmeexponering, är nära matchad mellan de två kvaliteterna eftersom båda är byggda av smält kiseldioxid med liknande termisk baskemi. Köpare som utvärderar ett laboratorieprov från kvartsdegel eller en hel produktionssats kan använda denna typ av jämförelseramverk för att avgöra vilken kvalitet som passar deras specifika smältcykellängd och produktrenhetsmål.

Struktur av en kvartsdegel: en isometrisk vy

En produktionskvartsdegel är inte ett enda enhetligt lager av glas. Det består vanligtvis av ett yttre ogenomskinligt skikt som ger strukturellt stöd och värmefördelning, ett klart eller halvklart inre skikt som kommer i direkt kontakt med det smälta kislet, och i många konstruktioner ett bubbelskikt inklämt mellan dem som hjälper till att hantera termisk stress och avgasning under smältcykeln. Diagrammet nedan visar en isometrisk, märkt vy av denna skiktade struktur, vilket är användbart för att förstå varför en ogenomskinlig smältdegel av kiseldioxid och en klar kvartsdegel ofta refererar till olika zoner i samma övergripande produktfamilj snarare än helt separata produktlinjer.

Det yttre ogenomskinliga skiktet som är synligt i diagrammet består av fina, tätt packade kiseldioxidpartiklar som sprider värme jämnt runt degelväggen och ger den mekaniska styvhet som behövs för att hålla vikten av kiselladdningen under en lång dragcykel. Precis under den sitter bubbelövergångsskiktet, som innehåller en kontrollerad fördelning av mikroskopiska gasfickor som hjälper till att absorbera termisk expansionsspänning och minskar risken för sprickbildning när degeln värms upp från omgivningstemperatur upp till dess driftsområde. Det innersta klara skiktet är tillverkat med den högsta renhetsgraden kiseldioxid och minst bubblor, eftersom det är den yta som direkt berör det smälta kislet och därför har störst inverkan på föroreningskontrollen. Fälgen och väggprofilen som visas i basen av diagrammet är konstruerad till en specifik tjockleksgradient, tjockare nära basen för att stödja smältans vikt och gradvis avsmalnande mot kanten, vilket hjälper degeln att bibehålla dimensionsstabilitet under hela den termiska cykeln. Att förstå denna skiktade konstruktion hjälper inköpsteamen att utvärdera om ett levererat kvartsdegelprov, oavsett om det beskrivs som en ogenomskinlig smält kiseldioxiddegel eller en klar kvartsdegel, uppfyller den interna kvalitet som förväntas för en specifik ugn och dragprocess.

Tillverkningsprocess och kvalitetskontroll

Att producera en kvartsdegel börjar med att köpa kvartssand med hög renhet, som siktas och kemiskt behandlas för att avlägsna metalliska föroreningar innan den matas in i en roterande formugn. Inuti ugnen smälts sanden vid extremt hög temperatur medan formen roterar, vilket gör att centrifugalkraften kan fördela den smälta kiseldioxiden jämnt och bygga upp den skiktade väggstrukturen som beskrivs i föregående avsnitt. Efter det inledande formningssteget passerar degeln genom en rad efterbehandlingssteg, inklusive kantklippning, ytinspektion och dimensionsverifiering, innan den genomgår slutliga kvalitetskontroller som bedömer bubbelfördelning, väggtjocklekens enhetlighet och optisk klarhet i det inre lagret. Eftersom kontaminering i vilket skede som helst kan äventyra hela partiet, upprätthåller tillverkningsanläggningar avsedda för produktion av kvartsglas, inklusive kvartsdegel, kvartsglasrör och stavlinjer av kvartsglas, kontrollerade rena miljöer som är separerade från allmänt industridamm och luftburna partiklar.

Detta stapeldiagram illustrerar den relativa tidsviktningen av varje större produktionssteg i en typisk tillverkningslinje för kvartsdegel, baserat på allmänna processbeskrivningar som är vanliga i tillverkningslitteraturen för smält kisel snarare än någon enskild fast tidtabell. Det roterande smältsteget upptar den största delen av bearbetningstiden eftersom det är där den skiktade väggstrukturen bildas och där temperaturregleringen måste vara mest exakt för att undvika ojämn väggtjocklek. Råvaruberedning är också relativt tidskrävande, eftersom silning och rening av kvartssand till den erforderliga renhetsnivån inte kan skyndas på utan att riskera kontaminering senare i processen. Kylning kräver också ett noggrant kontrollerat schema, eftersom kylning av en stor del av smält kiseldioxid för snabbt kan introducera inre spänningar som senare leder till sprickbildning under ugnsdrift. Trimning och inspektion upptar jämförelsevis kortare fönster i den övergripande tidslinjen, men de förblir viktiga kvalitetsportar som avgör om en färdig kvartsdegel eller ett relaterat kvartsglasinstrument uppfyller de dimensionella och optiska standarderna som krävs av halvledar- och solcellskunder.

Beyond Silicon Smelting: Den bredare kvartsglasproduktfamiljen

Medan kvartsdegeln är central för kiselsmältning, stödjer samma basmaterial en bred familj av speciella optiska glasprodukter som används i laboratorie-, industri- och till och med hälsotillämpningar. Högrent kvartsglasrör och kvartsglasstavar används för att tillverka laboratorieapparater såsom en laboratorieuppsättning av kvartsdegel, glasrörsenheter och anpassade smälta kvartsstavar för forskningsmiljöer där kemisk tröghet och värmebeständighet krävs. Kvartsglasskivor och fönsterkomponenter av kvartsglas, tillsammans med UV-kvartsplatta och UV-rund kvartsplatta med hål, används där ultraviolett överföring eller högtemperaturbetraktning behövs, eftersom vanligt glas inte överför ultravioletta våglängder lika effektivt som smält kvarts. Smälta kvartsstavar och kvartskristallstavar formas också till halogenvärmare och infraröda värmerörskomponenter, inklusive kvartsrörsvärmare, kolfiberkvartsvärmare och infraröda värmerörprodukter av kvartskolfiber, som förlitar sig på samma renhet och värmechockbeständighet som gör kvarts lämplig för den första placeringen av kisel.

En intressant förlängning av kvartsglasteknik är dess användning i ljudläkande instrument. Eftersom smält kvarts kan formas till exakta, enhetliga väggtjocklekar och ger en tydlig, ihållande resonans när den vibreras, används den för att tillverka en sångskål, kristallalkemiskålar, en kristallsångstriangel, en kristallharpa, en kvartskristallstämgaffel och en kristallsjungande helig gral. Dessa instrument förlitar sig på samma roterande smältning och precisionsväggskontrolltekniker som används vid tillverkning av degel, bara tillämpade för ett annat akustiskt ändamål snarare än ett termiskt. Andra stödjande laboratorieartiklar gjorda av samma sammansmälta kiseldioxidmaterial inkluderar en UV-smält kvartskyvett, en rektangulär kvartskyvett, värmebeständiga båtkomponenter av smält kvartsglas av hög renhet, och laboratorieglasvaror för allmänt bruk såsom en triangulär kolv, en triangulär formad tratt och en hög borosilikat som gynnar alla kemiska mätningar och stabilitet av borosilikat. hög borosilikatglasandel.

Detta munkdiagram presenterar en allmän kvalitativ bild av hur smält kvartsglas är fördelat över stora applikationssegment, baserat på typiska industriproduktkategorier snarare än en specifik statistisk undersökning. Degel- och halvledarsegmentet tillsammans med laboratorieglas utgör den största delen av diagrammet, vilket återspeglar det faktum att termisk bearbetning och analytisk kemi förblir de mest etablerade användningsområdena för smält kiseldioxid med hög renhet. Värme- och infraröda rörtillämpningar upptar ett meningsfullt mellansegment, eftersom infraröda värmerörskomponenter av kvartskolfiber och halogenvärmare har vuxit stadigt eftersom industriell och konsumentvärmeutrustning i allt högre grad gynnar snabbsvarande infraröda element. Optiska och UV-fönsterapplikationer, inklusive UV-kvartsplåt och kvartsglasfönsterprodukter, bildar ett mindre men stabilt segment knutet till specialiserad instrumentering och steriliseringsutrustning som är beroende av ultraviolett överföring. Det ljudläkande instrumentsegmentet är det minsta i jämförelse, men det representerar en distinkt nisch där de akustiska egenskaperna hos smält kvarts, snarare än dess termiska eller optiska egenskaper, är den primära värdedrivaren, vilket visar hur ett enda basmaterial kan stödja mycket olika slutanvändningsindustrier.

Välja rätt kvartsdegel eller kvartsglaskomponent

Att välja mellan en kvartsdegel av halvledarkvalitet och fotovoltaisk kvalitet, eller mellan olika specifikationer för kvartsglasrör och kvartsglasstavar, bör börja med en tydlig definition av driftstemperaturområdet och renhetstoleransen för nedströmsprodukten. Köpare bör också överväga degelns väggtjocklek och skiktstruktur, eftersom ett tjockare yttre ogenomskinligt skikt i allmänhet stödjer längre enkristall-dragcykler, medan ett tunnare, mer enhetligt inre klart skikt stödjer lägre kontamineringsrisk. Följande lista sammanfattar praktiska urvalskriterier som inköps- och ingenjörsteam vanligtvis granskar innan de slutför en beställning av kvartsdegel eller relaterad beställning av kvartskomponenter.

• Bekräfta den maximala kontinuerliga drifttemperaturen och den kortsiktiga topptemperaturen som degeln eller röret måste tåla under den avsedda smältnings- eller uppvärmningscykeln.
• Matcha renhetsgraden med känsligheten hos nedströmsprodukten, välj halvledarkvalitet för råmaterial för wafertillverkning och fotovoltaisk kvalitet för solcellsgötproduktion.
• Granska specifikationen för bubbelfördelning och väggens enhetlighet, särskilt för det inre kontaktskiktet som berör det smälta materialet direkt.
• Verifiera dimensionella toleranser mot den specifika ugnen eller dragutrustningen som degeln, kvartsglasröret eller kvartsglasstaven kommer att installeras i.
• Begär hanterings- och förvaringsvägledning för att minska risken för termisk stöt eller mekanisk skada innan komponenten når operativ användning.

Detta område och linjediagram illustrerar ett allmänt uppåtriktat mönster av smält kvartskomponenter över ugnsproduktionslinjer under en flerårsperiod, i överensstämmelse med den bredare expansionen av monokristallint kiselproduktion som rapporterats över solcells- och halvledarförsörjningskedjan under de senaste åren. Den stadiga ökningen från vänster till höger återspeglar växande ugnskapacitetstillskott över hela industrin, som var och en kräver sin egen uppsättning kvartsdeglar, kvartsglasrör och stödjande komponenter av kvarts. Det skuggade området under linjen understryker den kumulativa karaktären av denna efterfrågan, eftersom deglar och relaterade komponenter är förbrukningsartiklar som måste bytas ut regelbundet snarare än installeras en gång, till skillnad från själva ugnsutrustningen. Detta mönster understryker varför konsekvent, kvalitetskontrollerad leverans av kvartsdegel- och kvartsglasstavprodukter är viktiga för tillverkare som driver kontinuerliga eller nästan kontinuerliga kristalltillväxtlinjer. Köpare som utvärderar långsiktiga leveransrelationer letar ofta efter leverantörer som kan uppvisa stabil produktionskapacitet som håller jämna steg med denna typ av ihållande flerårig tillväxtkurva.

Om Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. är ett företag specialiserat på produktion av kvarts och specialglasprodukter. Yancheng Mingyang Quartz Products Co., Ltd. är produktionsanläggningen för Jinzhou Mingde Quartz Glass Co., Ltd. i Jiangsu. Sedan starten har företaget utvecklats snabbt, introducerat avancerad teknik och produktionsutrustning hemma och utomlands och kontinuerligt förbättrat produktkvaliteten. Med sina egna fördelar har företaget utvecklat en mängd olika produkter som är lämpliga för marknaden som möter olika kunders behov och har löst många akuta produktionsutmaningar för sina kunder över hela leveranskedjan för kvarts och specialglas.

Företagets produktsortiment inkluderar kvartsglasrör, dubbelhåls kvartsglasrör, kvartsglasstavar, kvartsskivor, safirfönster, kalciumfluoridglasfönster, infraröda och ultravioletta beläggningar, högtrycksbeständiga aluminiumsilikatglasfönsterpaneler, kvartsglasinstrument, instrument med högt borosilikatglas, kvartsglas, kvartsglas, värmeglas, kvartsglas, quartz tub-guld. kvarts infraröda värmerör, långt infraröd riktad strålningsvärmare, ultravioletta bakteriedödande lampor och andra speciella typer av kvartsglasprodukter. Detta breda produktionsomfång gör det möjligt för företaget att stödja kunder som behöver både standardförsörjning av kvartsdegel och kvartsglasrör samt mer specialiserade artiklar såsom safirfönster och infraröda värmerörskomponenter inom en enda leverantörsrelation.

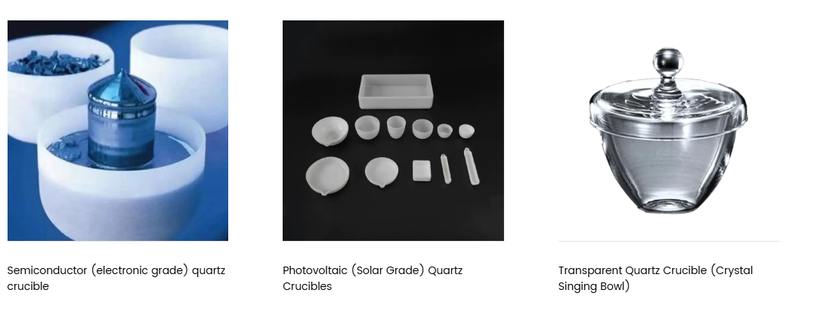

Produktexemplen som visas ovan illustrerar intervallet inom kvartsdegelfamiljen, från en halvledar (elektronisk kvalitet) kvartsdegel med dess karakteristiska skiktade väggstruktur, till en uppsättning fotovoltaiska (solar grade) kvartsdeglar i varierande storlekar för olika ugnskapaciteter, till en transparent kvartsdegel som även har en tunnvägg i form av en klar form. ljudläkande applikationer. Detta visuella sortiment belyser hur samma smält kiseldioxidmaterial och tillverkningsexpertis omvandlas till produkter för mycket olika slutanvändningsindustrier, från kiselkristallsmältning till laboratorieglasvaror till akustiska instrument, alla producerade med samma underliggande uppmärksamhet på renhet och strukturell precision.
