Vad är ett kvartsglasrör?

Kvartsglasrör är ett speciellt glasmaterial tillverkat av kiseldioxidråmaterial med ultrahög renhet, som smälts vid hög temperatur och sedan bearbetas exakt. Med sin utmärkta omfattande prestanda spelar den en oersättlig roll inom högteknologiska områden som halvledare, optoelektronik, ny energi och vetenskapliga forskningsinstrument.

Den mest framträdande egenskapen hos detta material är dess utmärkta högtemperaturbeständighet, som kan motstå extrema temperaturmiljöer utan deformation eller sprickbildning, och dess utmärkta värmechockbeständighet, som kan anpassa sig till snabba temperaturförändringar. När det gäller optik har kvartsglasrör extremt hög ljustransmittans och är lämpliga för ett brett spektrum av spektra från ultraviolett till infrarött. Dessutom uppvisar den extremt stark kemisk stabilitet, tål de flesta starka syror och korrosion vid hög temperatur och säkerställer långvarig stabil användning i tuffa miljöer.

Kvartsglasrör har också utmärkta elektriska isoleringsegenskaper och mekanisk styrka, vilket gör dem idealiska för elektroniska och optiska precisionsenheter. Modern tillverkningsteknik kan producera stora kvartsrör med hög renhet och kan justera deras prestanda genom speciella processer för att möta behoven i olika applikationsscenarier. Oavsett om det är halvledartillverkning, fiberoptisk kommunikation eller avancerad vetenskaplig forskningsutrustning, kvartsglasrör spelar en nyckelroll och främjar utvecklingen av banbrytande teknik.

1. Materialegenskaper
Kemiska egenskaper
Den utmärkta kemiska stabiliteten hos kvartsglasrör kommer från deras speciella materialsammansättning och struktur. Detta kiseldioxidmaterial av hög renhet uppvisar nästan perfekt kemisk tröghet och reagerar knappt med andra ämnen vid rumstemperatur. Den har stark resistens mot de flesta oorganiska syror och organiska lösningsmedel, inklusive starka syror som koncentrerad svavelsyra, salpetersyra och saltsyra, såväl som organiska föreningar som alkoholer och ketoner. Även under höga temperaturer kan kvartsglasrör bibehålla denna stabila kemiska egenskap, vilket gör det till ett idealiskt behållarmaterial för hantering av frätande ämnen.

Kvartsglasrör har svag motståndskraft mot fluorvätesyra och het fosforsyra eftersom dessa ämnen kan reagera specifikt med kiseldioxid. På liknande sätt är kvartsglasrör också känsliga för korrosion i högtemperatur och starkt alkaliska miljöer. I praktiska tillämpningar bör särskild uppmärksamhet ägnas för att undvika kontakt med dessa specifika kemiska miljöer. Det är denna unika kemiska stabilitet som gör att kvartsglasrör används i stor utsträckning inom områden som halvledartillverkning och kemisk produktion som kräver extremt hög materialrenhet.

Termiska egenskaper
Kvartsglasrörs kan kontinuerligt stå emot miljöer med ultrahöga temperaturer som vanliga metallmaterial inte klarar av. Denna utmärkta värmebeständighet kommer från dess speciella atomstruktur. Även under extremt höga temperaturförhållanden kan kvartsglasrör bibehålla strukturell integritet utan att mjukna upp och deformeras. Ännu mer fantastiskt är att den knappt ändrar storlek när den upplever drastiska temperaturförändringar, vilket är extremt sällsynt inom materialvetenskap.

Denna unika termiska stabilitet gör kvartsglasrör till ett idealiskt val för extrema temperaturmiljöer. Den kan upprepade gånger genomgå snabb kylning från ultrahög temperatur till rumstemperatur utan att spricka eller gå sönder, vilket är viktigt i industriella processer som kräver täta termiska cykler. Samtidigt gör den relativt låga värmeledningsförmågan hos kvartsglasrör det till ett utmärkt värmeisoleringsmaterial som effektivt kan blockera strålning och ledning av högtemperaturvärmekällor.

Optiska egenskaper
Kvartsglasrör visar oöverträffade fördelar i optiska egenskaper. Den har ett extremt brett spektralt transmittansområde och kan effektivt överföra elektromagnetiska vågor från djupa ultravioletta till nära infraröda områden. Denna utmärkta optiska egenskap gör den till en kärnkomponent i optiska precisionssystem. Enligt olika applikationskrav kan de optiska egenskaperna hos kvartsglasrör också justeras på ett målinriktat sätt.

Genom specialbearbetning kan kvartsglasrör med specifika optiska egenskaper tillverkas. Till exempel uppnår mjölkaktiga kvartsrör likformig spridning av ljus genom interna mikrobubblor, som är lämpliga för tillfällen som kräver mjuk belysning; Att lägga till specifika element kan producera färgade kvartsrör med selektiva ljustransmissionsegenskaper för speciella optiska filtreringsanordningar. Dessa justerbara optiska egenskaper utökar avsevärt användningsområdet för kvartsglasrör.

Mekaniska och elektriska egenskaper
Även om kvartsglasrör har hög hårdhet och styrka, deras spröda egenskaper kräver särskild uppmärksamhet. Detta material är benäget att spricka när det utsätts för stötar eller lokal belastning, så särskild försiktighet krävs under hantering, installation och användning. Genom fin ytbehandlingsteknik kan kvartsglasrör erhålla extremt hög ytfinish för att möta de strängaste optiska applikationskraven.

När det gäller elektriska egenskaper uppvisar kvartsglasrör utmärkta isoleringsegenskaper. Även vid höga temperaturer kan den fortfarande bibehålla goda dielektriska egenskaper utan betydande förändringar i konduktiviteten. Denna stabila isoleringsegenskap gör det till ett idealiskt isoleringsmaterial för högspänningsutrustning och elektroniska komponenter. Samtidigt har kvartsglasrör också utmärkt ljusbågsmotstånd och kan användas säkert i miljöer med starka elektriska fält.

Yt- och bearbetningsegenskaper
Ytan och bearbetningsegenskaperna hos kvartsglasrör gör det möjligt för dem att möta behoven för olika precisionsapplikationer. Dess naturliga yta har en hög grad av finish, och efter precisionspolering kan den uppnå nästan perfekt planhet, vilket uppfyller de stränga kraven för laserklassade optiska komponenter. Ytan på kvartsglasrör kan pläteras med en mängd olika specialbeläggningar, såsom antireflexbeläggningar som avsevärt kan öka transmittansen och ledande beläggningar som kan ge den ledande egenskaper.

När det gäller bearbetningsteknik kräver varmbearbetning av kvartsglasrör extremt höga temperaturer, och vanligtvis används speciell väte-syre-flammautrustning för att uppnå svetsning eller varmformning; medan kall bearbetning kräver diamantverktyg för skärning och borrning, och flampolering av kanterna efter bearbetning för att förhindra att mikrosprickor expanderar och påverkar materialstyrkan.

2. Tillverkningsprocess
Tillverkningsprocessen för kvartsglasrör är en mycket sofistikerad process som kräver strikt kvalitetskontroll för att säkerställa att den slutliga produkten har utmärkt prestanda. De nuvarande vanliga tillverkningsmetoderna inkluderar smältdragning och bearbetningsgjutning, och varje process är utformad för olika produktkrav.

Produktionsprocess för smältritning
Som kärntekniken för kontinuerlig produktion har smältdragningsmetoden ett mycket exakt processflöde. I början av produktionen matas utvalda högrena kvartssandråvaror in i en speciell högtemperaturugn. Denna ugn använder en speciell uppvärmningsmetod för att producera en miljö med ultrahög temperatur som är tillräcklig för att helt smälta kvartsen. Under smältningsprocessen genomgår råvarorna ett strikt reningssteg, och spårföroreningar och bubblor avlägsnas genom högtemperaturförångning och kemiska reaktioner.

Den smälta kvartsglasvätskan kommer in i formningsområdet, där ett exakt formsystem formar det flytande glaset till en rörformig struktur. Formens design och tillverkning kräver extremt hög precision och dess dimensionella tolerans kontrolleras inom ett mycket litet område.

Under ritningsprocessen säkerställer den exakt kontrollerade temperaturgradienten att glasvätskan bibehåller den bästa viskositeten och flytbarheten under formningen. Samtidigt sträcker det datorstyrda dragsystemet glasröret med konstant hastighet, och denna hastighet måste matchas perfekt med kylningshastigheten för glasvätskan för att säkerställa enhetligheten i rörväggens tjocklek.

Efter bildandet, den kvartsglasrör går in i glödgningsprocessen, vilket är ett nyckelsteg för att säkerställa produktkvaliteten. Glödgningsugnen antar en temperaturkontrolldesign med zoner för att låta glasröret svalna långsamt enligt den förinställda temperaturkurvan. Denna process kan effektivt eliminera restspänningen inuti glaset och undvika sprickbildning eller deformation av produkten under efterföljande bearbetning eller användning. Den glödgade produkten behöver också genomgå strikt kvalitetskontroll, inklusive dimensionsmätning, spänningsanalys och optisk prestandatestning.

Bearbetning gjutning produktionsprocess
Bearbetningsformningsmetoden används huvudsakligen vid produktion av specialformade kvartsglasprodukter, och dess processegenskaper fokuserar mer på flexibilitet och precision. Processen använder högkvalitativa prefabricerade kvartsglasmaterial som råmaterial, som har blivit strikt screenade och förbehandlade.

Under bearbetningen använder operatören specialdesignad termisk bearbetningsutrustning för att lokalt värma kvartsglaset. Uppvärmningstemperaturen måste kontrolleras noggrant för att uppnå tillräcklig uppmjukning för formning och undvika överdriven uppvärmning som skadar materialegenskaperna. Erfarna tekniker kommer att bedöma den bästa tiden att bearbeta genom att observera glasets viskösa flödestillstånd.

För produkter med komplexa former, såsom flerrörsrör eller specialformade kopplingar, krävs vanligtvis speciella formar för att slutföra formningen. Formmaterialet måste kunna motstå bearbetningstemperaturen för kvartsglas samtidigt som det säkerställer att formytan är jämn. Vid vissa högprecisionstillfällen används också datorstödd CNC-bearbetningsutrustning för att uppnå mer exakt formningskontroll.

Produkterna efter bearbetning och formning behöver också genomgå finglödgning. Till skillnad från fusionsritningsmetoden kräver glödgningsprocessen för dessa specialformade produkter ofta anpassade temperaturkurvor för att klara av spänningsavlastningsbehoven hos delar med olika tjocklek. Slutligen måste varje produkt genomgå strikt utseendeinspektion, dimensionsmätning och prestandatestning för att säkerställa att den uppfyller kraven för användning.

Kvalitetskontrollsystemet för båda processerna inkluderar flera länkar såsom råvaruinspektion, processövervakning och inspektion av färdig produkt. Den moderna produktionslinjen är också utrustad med ett onlineövervakningssystem för att övervaka viktiga processparametrar i realtid för att säkerställa stabiliteten i produktionsprocessen och konsistensen i produktprestanda.

Genom dessa exakta tillverkningsprocesser kan kvartsglasrör uppfylla de stränga kraven på materialprestanda inom avancerade områden som halvledare och optik.

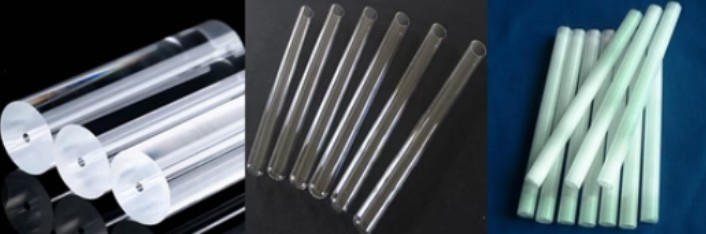

3. Huvudklassificering

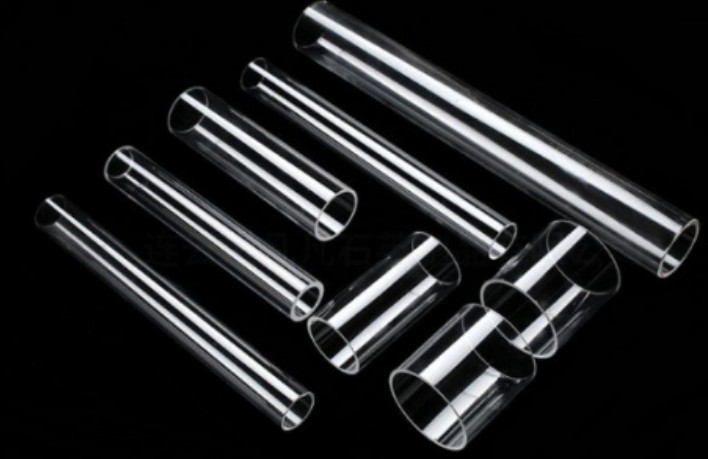

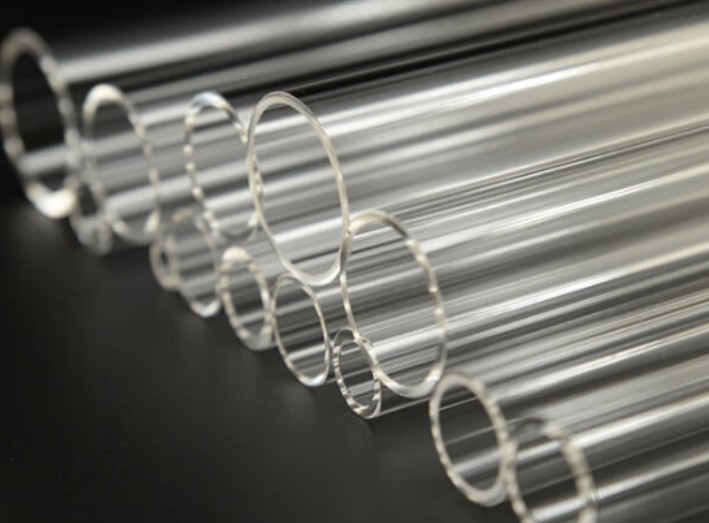

Transparent kvartsrör
Som den mest grundläggande typen, den utmärkta prestanda för transparent kvartsglasrör kommer från den strikt kontrollerade tillverkningsprocessen. Denna typ av rör använder kvartssand med ultrahög renhet som råmaterial och avlägsnas genom en speciell smältprocess för att bilda en mycket homogen amorf struktur. Dess mikrostruktur är tät och enhetlig, och det finns nästan inga ljusspridningscentra, så den har utmärkt optisk transmittans. Det kan upprätthålla stabil transmittans i ett brett spektrum från djup ultraviolett till nära infrarött, vilket gör det till ett idealiskt material för optiska system.

Inom halvledarindustrin används transparenta kvartsrör i stor utsträckning som nyckelkomponenter såsom diffusionsugnsrör och epitaxiella reaktionsrör på grund av deras kemiska tröghet och termiska stabilitet. Inom belysningsområdet används den för att tillverka den ljusemitterande håligheten hos speciella ljuskällor som högtrycksgasurladdningslampor och ultravioletta bakteriedödande lampor. Det används ofta som en viktig optisk komponent såsom optiska fönster och provceller i vetenskapliga forskningsinstrument. Det används också ofta i medicinsk utrustning som en optisk transmissionskomponent i instrument som endoskop.

Ovalt kvartsrör
Det speciella utseendet på opalkvartsröret kommer från det submikrona bubbelnätverket som är jämnt fördelat inuti det. Dessa bubblor bildas genom att exakt styra processparametrarna under smältningsprocessen, och deras storlek och distributionstäthet påverkar direkt rörets optiska egenskaper. Bubbelstrukturen ger inte bara en mjuk ljusspridningseffekt, utan minskar också avsevärt materialets värmeledningsförmåga, vilket gör att det har goda värmeisoleringsegenskaper.

Inom området infraröd uppvärmning kan opaliserande kvartsrör jämnt sprida termisk strålning och undvika lokal överhettning. Det används ofta som skyddsrör för värmeelement i livsmedelsutrustning, vilket kan säkerställa uppvärmningseffektivitet och förhindra att mat brinner. I speciella belysningsanordningar används den för att skapa en bländfri enhetlig ytljuskälla. Vissa analysinstrument använder också opaliserande kvartsrör som provkammare för att erhålla en enhetlig detekteringsljusbana.

Färgade kvartsrör
Tillverkningsprocesskraven för färgade kvartsrör är extremt höga, och stabila färgeffekter måste uppnås samtidigt som de grundläggande egenskaperna hos kvartsglas bibehålls. Färgningsprocessen använder vanligtvis en högtemperatursmältningsmetod för att jämnt införliva specifika metalloxider i kvartsmatrisen. Olika färgämnen kommer att producera karakteristiska absorptionsspektra, som koboltelement producerar blått, manganelement producerar lila, etc.

Dessa färgade rör är inte bara dekorativa, utan ännu viktigare, de har selektiva filtreringsegenskaper. I scenbelysningssystem kan färgade kvartsrör direkt producera specifikt färgljus. I optiska experimentella enheter kan den användas som ett filterelement för specifika våglängder. En del industriell detektionsutrustning använder också sina filtreringsegenskaper för spektralanalys. Speciellt formulerade färgade rör kan också skydda skadlig strålning och används i skyddsanordningar.

Specialformade kvartsrör
Tillverkningen av specialformade kvartsrör visar till fullo flexibiliteten hos kvartsglasbearbetningsteknik. Enligt applikationskraven kan den göras till olika komplexa geometriska former, inklusive flervinkelböjar, T-formade trevägsrör, reducerande anslutningsrör etc. Dessa speciella former kräver vanligtvis en kombination av flera bearbetningsteknologier, såsom varmböjning, precisionssvetsning och bearbetning.

I halvledarutrustning används specialformade kvartsrör för att bygga komplexa gasleveranssystem. Vid kemisk produktion kan specialformade kvartsrör uppfylla krävande processkrav. Experimentella enheter för vetenskaplig forskning kräver ofta anpassade kvartsrörsystem. En del medicinsk utrustning använder också specialformade kvartsrör som viktiga funktionella komponenter.

Låghydroxylrör
Tillverkningen av låghydroxylkvartsrör kräver speciell processkontroll. Hydroxylhalten i materialet kan reduceras avsevärt genom att optimera smältatmosfären, använda vakuumavgasningsteknik och använda råmaterial med hög renhet. Mer avancerad teknik inkluderar även speciella processer som efterföljande plasmabehandling.

Inom laserteknologin minskar rör med låg hydroxylnivå kraftigt infraröda absorptionsförluster och är kärnkomponenterna i högeffektslasrar. I optiska precisionssystem kan det minska optisk distorsion som orsakas av hydroxylgrupper. Vissa speciella ljuskällor kräver också låga hydroxylrör för att säkerställa spektral renhet. Inom området för optisk fiberkommunikation används den som ett förformmaterial för optiska fibrer med låg förlust.

4. Kärnapplikationsområden
Inom området optoelektronisk teknik, kvartsglasrör spelar en oersättlig roll. Som en kärnkomponent i speciella ljuskällor används den i stor utsträckning vid tillverkning av högintensiva gasurladdningslampor, inklusive metallhalogenlampor, högtrycksnatriumlampor etc. Denna belysningsutrustning kan nå en inre temperatur på tusentals grader Celsius när de arbetar, åtföljd av stark ultraviolett strålning.

Kvartsglasrör är perfekt kvalificerade med sin höga temperaturbeständighet och anti-ultravioletta egenskaper. Vid tillämpningen av ultraviolett teknik är kvartsglasrör det föredragna materialet för tillverkning av UV-steriliseringslampor, ultravioletta härdningslampor och annan utrustning. Deras utmärkta ultravioletta transmittans säkerställer steriliserings- och härdningseffekter.

Området för optisk fiberkommunikation är oskiljaktigt från kvartsglasrör. Som basmaterial för den optiska fiberförformen genomgår kvartsröret med hög renhet en komplex avsättnings- och dragningsprocess för att så småningom bilda en optisk fiber som sänder optiska signaler. Inom laserteknik används specialbehandlade kvartsglasrör för att tillverka nyckelkomponenter som laserns resonanshålighet och utgående fönster. Deras utmärkta optiska enhetlighet och termiska stabilitet säkerställer kvaliteten och stabiliteten hos laserutgången.

Halvledartillverkning är starkt beroende av kvartsglasrör. Kvartsglasrör spelar en viktig roll i många nyckelled i spånproduktionen. I växtprocessen av enkristallkisel säkerställer högrena kvartsdeglar och termiska fältkomponenter en ren miljö för kristalltillväxt. I högtemperaturprocesser som diffusion och oxidation används kvartsglasrör som processhåligheter och gasledningar för att motstå korrosiva gaser och extrema temperaturer.

I utrustning för bearbetning av wafer, kvartsglasrör görs till nyckelkomponenter såsom waferbärare och gasfördelare av olika former. Solcellsindustrin använder också ett stort antal kvartsglasrör, särskilt i polykristallina kiselgöt och enkristalltillväxtutrustning för kisel. Renheten hos kvartsrör påverkar direkt omvandlingseffektiviteten hos solceller. Med den kontinuerliga utvecklingen av halvledarprocessnoder blir kraven på renhet och planhet för kvartsglasrör högre och högre.

Den kemiska industrin utnyttjar den utmärkta kemiska stabiliteten hos kvartsglasrör till fullo. Vid behandling av korrosiva medier som starka syror och starka alkalier visar kvartsglasreaktorer, värmeväxlare och annan utrustning utmärkt korrosionsbeständighet. I laboratoriet görs kvartsglasrör till olika precisionsexperimentella enheter, såsom spektralanalysprovceller, högtemperaturreaktionsrör etc., och deras kemiska tröghet säkerställer noggrannheten hos experimentella data.

Inom området analytisk testning säkerställer kvartskyvetter, optiska prismor och andra komponenter noggrannheten i spektralmätningen. Vetenskapliga forskningsinstitutioner använder ofta kvartsglasrör för att bygga speciella experimentella anordningar, såsom högtemperaturobservationsfönster, vakuumsystemkomponenter, etc., för att möta de experimentella behoven under extrema förhållanden. Tillämpningen av kvartsglasrör inom dessa områden har kraftigt utökat möjligheterna till kemisk forskning och experiment.

Inom området industriell uppvärmning, kvartsglasrör används ofta som strålningsrör och skyddshylsor för infraröda värmare. Dess höga temperaturbeständighet gör att värmeutrustningen kan arbeta stabilt och under lång tid i tuffa miljöer. I medicinsk steriliseringsutrustning kan steriliseringsbehållare gjorda av kvartsglasrör motstå upprepad sterilisering av högtemperatur- och högtrycksånga.

Nyckelkomponenter som observationsfönster och sensorskydd för flygplan och rymdfarkoster är gjorda av speciella kvartsglasrör för att säkerställa tillförlitlighet i extrema miljöer. Livsmedelsindustrin använder säkerhets- och giftfria egenskaper hos kvartsglasrör för att applicera dem på värmeanordningar som kommer i direkt kontakt med livsmedel, såsom värmerör för bakutrustning.
