Hur väljer man rätt storlek på kvartsröret för ditt projekt?

Att välja rätt kvartsglasrör stellerlek kräver matchning av fyra parametrar till din applikation: ytterdiameter (OD), väggtjocklek, längd och materialkvalitet. Få alla fyra rätt och din kvartsrörsugn , UV-lampa, halvledardiffusionssystem eller infraröd värmare kommer att fungera tillförlitligt enligt specifikation. Missa en - särskilt väggtjocklek på ett trycksatt eller vakuumsystem - och röret kan spricka, kollapsa eller misslyckas termiskt. Den här guiden tillhochahåller ett strukturerat urvalsramverk för ingenjörer, inköpschefer och laboratorietekniker. smält kvarts or smält kiseldioxidrör produkter för industriella och vetenskapliga tillämpningar.

Urvalsprocessen följer fem steg: (1) definiera den termiska och kemiska miljön, (2) bestäm erforderlig OD och borrning, (3) beräkna minsta väggtjocklek för tryck- eller vakuumbelastning, (4) välj rätt kvartsrör klass (transparent, låg-OH, mjölkaktig eller färgad), och (5) bekräfta tillgänglighet och ledtid med din leverantör av kvartsglasrör . Varje steg täcks i detalj nedan med referensdata och utförda exempel.

Produktsortiment av kvartsglasrör: Sex stochardformer

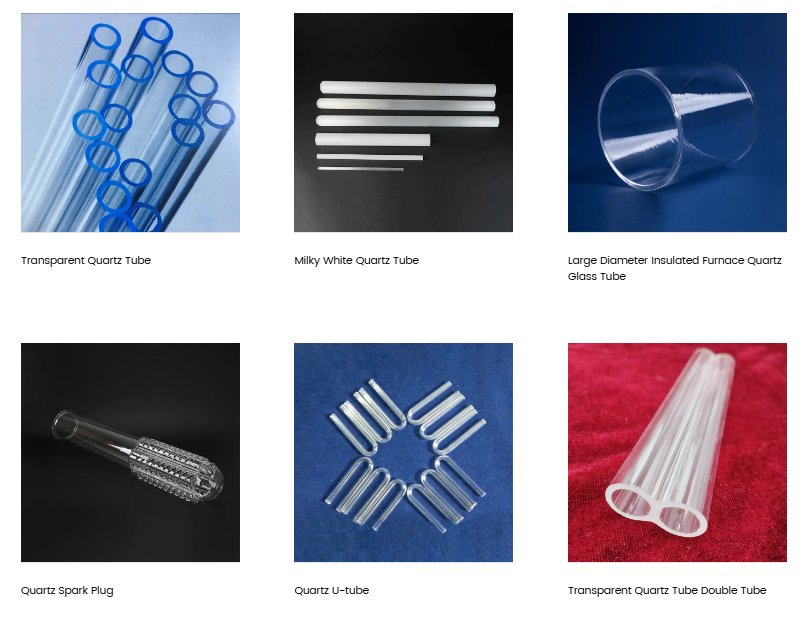

Bilden nedan visar sex representativa produktformer från Yancheng Mingyang's kvartsglasrör räckvidd. Varje formulär tillgodoser ett distinkt applikationskrav, från stochardtransparenta rör till komplexa dubbelhåls- och U-rörsgeometrier.

Från det visade produktsortimentet: Transparent kvartsrör (överst till vänster, blåspetsad) — stochard klar smält kiseldioxidrör med SiO2-halt över 99,9 % och optisk transmittans över 93 %, används i UV-lampor, halvledarugnar och optiska instrument. Milky White Quartz Tube (överst i mitten) — genomskinligt (ogenomskinligt) rör producerat av kontrollerad bubbling under smältning, optimerad för infraröd uppvärmning där diffus strålningsfördelning krävs. Stor diameter isolerad ugn kvarts glasrör (överst till höger) — wide-bore högtemperatur kvartsrör för diffusionsugnar och CVD-reaktorapplikationer upp till 1200°C kontinuerlig drift. Kvarts tändstift (nederst till vänster) — precisionsbearbetad kvartskomponent som visar Mingyang-anläggningens sekundära bearbetningsförmåga. Kvarts U-rör (nedre mitten) — böjd kvartsrör för värmeväxlare och återcirkuleroche vätskesystem. Transparent kvartsrör Double Tube (nedre till höger) — koaxial dubbelborrning glasrör för tillämpningar som kräver två oberoende vätske- eller gaskanaler i en enda kropp, såsom UV-steriliseringslampor och specialkemikaliereaktorer.

Steg 1: Definiera den termiska och kemiska miljön

Innan du anger någon dimension, definiera driftsmiljön. Kvartsglas fungerar annorlunda än borosilikatglas ( högt borosilikat glas mjuknar vid ungefär 820°C; smält kvarts mjuknar vid 1665°C), så den första frågan är om applikationen faktiskt kräver kvarts eller om borosilikatglas - som används i mätkoppar med högt borosilikatvärde, triangulära kolvar och triangulärt formade trattar i kemilaboratorier - är tillräckligt. Om driftstemperaturen överstiger 500°C ihålloche, eller om termisk chock förväntas (snabba uppvärmnings-/avkylningscykler), är kvarts det korrekta valet.

Kemisk kompatibilitet är den ochra miljöfaktorn. Kvartsglasrör motstår praktiskt taget alla syror (med undantag av saltsyra, svavelsyra, salpetersyra, fluorvätesyra) och de flesta organiska lösningsmedel, vilket gör den till standardvalet för leverans av korrosivt medium i kemisk industri. I medicinska och laboratoriemässiga sammanhang gör dess biokompatibilitet den lämplig för steriliseringsutrustning och analysinstrument. Tillämpningar som involverar fluorvätesyra eller het fosforsyra kräver alternativa material som PTFE-fodrade slangar.

Steg 2: Bestäm ytterdiameter och hål för din applikation

Ytterdiametern (OD) drivs av kopplingen, flänsen eller ugnshålet den måste passa in i. Borrning (innerdiameter, ID) drivs av vätske- eller gasflödeshastigheten, eller komponenten som måste passera genom röret (såsom ett värmeelement eller förform av optisk fiber). Det horisontella stapeldiagrammet nedan visar de vanligaste OD-intervallen för varje större applikationskategori av kvartsrör .

Diagrammet avslöjar att applikationer för halvledarugnsrör kräver det bredaste OD-intervallet - från 50 mm till 200 mm - drivet av behovet av att rymma 150 mm, 200 mm och 300 mm kiselwafer-satser i ugnsrörets hål. Detta är det största och mest krävande segmentet för högtemperatur kvartsrör produkter och kräver vanligtvis isolerade ugnskvartsglasrör med stor diameter som den som visas i produktbilden ovan. UV bakteriedödande lampor och halogen infraröda värmerör upptar den smala diametern (8–25 mm respektive 10–20 mm), där snäv OD-tolerans och utmärkt UV-transmission är de primära urvalskriterierna snarare än strukturell belastningskapacitet. Stödrör för laboratorie- och optiska fibrer spänner över ett måttligt intervall (4–30 mm) och kräver ofta de snästa dimensionstoleranserna – typiskt OD-tolerans på ±0,1 mm för optiska precisionsapplikationer. Rörledningar för kemiska reaktorer spänner över det bredaste praktiska intervallet vid daglig upphandling, från 15 mm till över 100 mm, beroende på flödeshastighet och reaktorskala. För anpassade kvartsrör krav utanför standardområdena erbjuder Yancheng Mingyang ritning och bearbetning enligt specifikation med bekräftad dimensionskontroll.

Steg 3: Beräkna minsta väggtjocklek för tryck och vakuumbelastning

Väggtjocklek är den mest säkerhetskritiska dimensionen i kvartsrör urval. Underspecificerad väggtjocklek leder till att röret brister under inre tryck eller kollaps under externt vakuum. Följande formel (från ASME B31.3 kemiska anläggningsrör, anpassade för glasmaterial) ger en konservativ första uppskattning:

t_min = (P x OD) / (2 x S P)

Där P = inre övertryck (MPa), OD = ytterdiameter (mm), S = tillåten spänning för smält kvarts (cirka 7 MPa för ihållande belastning vid rumstemperatur; minska med 50 % över 800°C). En säkerhetsfaktor på minst 4x rekommenderas för kvarts på grund av dess spröda felläge.

• Exempel 1 (UV-lampkuvert): OD = 20 mm, inre tryck ungefär atmosfäriskt (0 gauge). Minsta vägg: 1,0–1,5 mm är standard. Den primära drivkraften är mekanisk hantering robusthet, inte tryck.
• Exempel 2 (trycksatt kemisk reaktor, 0,3 MPa): OD = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Applicera 4x säkerhetsfaktor: minsta vägg = 4,2 mm. Ange 5 mm vägg för standardtillgänglighet.
• Exempel 3 (halvledardiffusionsugn, vakuum till 0,01 Pa): Kollapstrycket styr. För ett 100 mm OD-rör är minsta vägg för vakuumservice vanligtvis 3–4 mm, vilket verifierats med finita elementanalys. Rådfråga din leverantör av kvartsglasrör för bekräftelse av vakuumklassad väggtjocklek.

För kvartsrörsugn applikationer vid atmosfärstryck, bestäms väggtjockleken primärt av termisk gradienthantering: tunnare väggar utjämnar temperaturen snabbare (lägre termisk spänning) men har mindre mekanisk hållfasthet. För standardatmosfäriska ugnsrör är 2–3 mm väggtjocklek typisk för OD 50–100 mm.

Steg 4: Välj rätt kvartskvalitet för din ansökan

Inte alla kvartsglasrör betyg är utbytbara. Betygn bestämmer hydroxyl (OH)-innehåll, transmissionsspektrum, bubbeldensitet och ytfinish - som var och en påverkar prestanda i specifika applikationer. Radardiagrammet nedan jämför fyra huvudbetyg över sex urvalskriterier.

Radardiagrammet belyser avvägningarna mellan de tre vanligaste anskaffade kvartsrörsorterna. Transparent hög-OH kvarts (visas på produktbilden som rören med blå spets) utmärker sig i UV-transmission och optisk klarhet — vilket gör det till standardvalet för UV kvartsrör applikationer som bakteriedödande lampor, UV LED-förpackningar, UV-smälta kvartskyvetter och UV-kvartsplatta komponenter. Dess relativt höga hydroxylhalt (vanligtvis 150–300 ppm OH) gör den dock olämplig för högtryckskvicksilverlampor eller metallhalogen HID-källor, där OH-absorption vid 2,72 mikron gör att lampan mörknar i förtid. Låg-OH dehydroxylerad fused silica tub med OH-innehåll under 10 ppm - och under 5 ppm som kan uppnås genom vakuumdehydroxylering - får högst poäng på låg-OH-axeln och är det korrekta valet för HID-lampkuvert, halogenlamprör och fjärrinfraröda kvartsrörvärmare där röret måste överföra IR-strålning effektivt under hela sin livslängd. Mjölkaktigt (ogenomskinligt) kvartsrör offrar UV och synlig transmission helt i utbyte mot överlägsen diffus IR-emission, vilket gör den till den föredragna kvaliteten för infraröda fjärrinfraröda kvartsrörsvärmare och kolfiberkvartsvärmare där enhetlig värmefördelning över rörytan krävs. Både låg-OH och mjölkiga kvaliteter bibehåller samma utmärkta termiska motstånd och kemiska motstånd som transparent kvarts. För applikationer som kräver att SiO2-halten ska bekräftas över 99,9 % - såsom halvledar-CVD-rör, kvartsdegel applikationer, eller smält kvarts rods används som stöd för laboratoriekvartsdegel – dokumentation om analyscertifikat (CoA) bör begäras från leverantören.

Steg 5: Längdtolerans, dimensionsstandarder och anpassade specifikationer

Standardkvartsglasrör levereras i längderna 1000mm, 1500mm och 2000mm. Klipplängder med en tolerans på ±1 mm är standard; snävare toleranser (±0,5 mm eller bättre) är tillgängliga för precisionsoptiska och halvledarapplikationer med ytterligare ledtid. Linjediagrammet nedan visar hur dimensionella toleranskrav påverkar den praktiska tillgängligheten för OD-intervall från en standardproduktionsanläggning.

Linjediagrammet visar en grundläggande kompromiss vid anskaffning av kvartsrör: när kraven på dimensionella toleranser skärps, minskar den maximalt uppnåbara ytterdiametern på grund av begränsningarna för precisionsdragning och slipning. I standardtoleransklassen (±1 mm) finns ytterdiameter upp till 200 mm tillgängliga – som täcker hela sortimentet av halvledarugnsrör och stora kemiska reaktorapplikationer. Vid optisk tolerans (±0,2 mm) är den praktiska maximala OD cirka 80 mm, vilket täcker de flesta laboratorie- och optiska applikationer för stödrör för förformade fibrer. Vid halvledartolerans (±0,1 mm) är den maximala OD cirka 50 mm, vilket återspeglar de intensiva slip- och poleringsoperationer som krävs för att uppnå denna precisionsnivå på ett sprött material. För anpassade kvartsrör krav som kombinerar stor OD med snäv tolerans – till exempel ett 150 mm OD-rör med ±0,2 mm tolerans för en specialiserad MOCVD-reaktor – förlängda ledtider på 4–8 veckor är typiska och bör tas med i projektplaneringen. Yancheng Mingyang erbjuder ingenjörskonsultation om dimensionella specifikationer för att hjälpa kunderna att identifiera den lägsta toleransklassen som uppfyller deras funktionskrav, för att undvika överspecifikationer som i onödan förlänger leveranstiden och ökar upphandlingskostnaderna.

Applikationsspecifik referens för val av kvartsrör

Följande tabell konsoliderar urvalsramverket i fyra steg till en snabbreferensguide för de vanligaste tillämpningarna av kvartsglasrör. Den täcker hela produktbredden från standard högrent kvartsglasrör and kvartsglasstav komponenter till specialiserade värme- och optiska produkter.

Kvartsglasprodukter bortom rör: utökat produktsortiment

Medan kvartsglasrör and glasrör produkter utgör kärnan i produktsortimentet, Yancheng Mingyang tillhandahåller en bred portfölj av kvarts- och specialglasprodukter som tjänar kompletterande applikationsbehov. Dessa inkluderar kvartsglasstavs (smälta kvartsstavar och kvartskristallstavar) för optiska och strukturella applikationer, kvartsglasskiva and fönster i kvartsglas paneler för vakuumkammare och optiska enheter, UV-kvartsplatta and UV Rund Kvartsplatta Med Hål för fotolitografi och UV-härdningssystem, och UV Fused Quartz Cuvettes och rektangulära kvartskuvettformat för spektroskopi och analysinstrument.

Inom värmeproduktsegmentet producerar företaget halogenvärmare infraröd rör, fjärrinfraröd kvartsrörsvärmare församlingar och kolfiber kvartsvärmare and kvarts kolfiber infrarött värmerör produkter för industriella processuppvärmningsapplikationer. Dessa värmeprodukter utnyttjar de mjölkaktiga och låg-OH kvartsrörskvaliteterna för att maximera effektiviteten för infraröd emission. För laboratorie- och vetenskapliga forskningsapplikationer omfattar sortimentet laboratoriekvartsdegel and kiseldioxiddegellaboratorium produkter, opak smält kiseldioxiddegel för kristalltillväxt, och klar kvartsdegel varianter för processer som kräver visuell övervakning av smältan. Specialartiklar inkluderar instrument av kvartsglas , högt borosilikat measuring cup , triangulär formad tratt , och triangulär kolvkemi glasvaror — överbryggar standardsegmenten för laboratorieglas och högpresterande kvarts.

Företaget levererar också ljudläkande instrument inklusive sångskål i kristall , Crystal Alchemy skålar , Stämgaffel i kvartskristall , Kristall sjungande triangel , Kristallharpa , och Kristall som sjunger helig gral produkter — ett växande applikationsområde som utnyttjar de akustiska resonansegenskaperna hos smält kvartsglas med hög renhet för terapeutisk och musikinstrumentanvändning.

Om Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. är ett företag specialiserat på produktion av kvarts och specialglasprodukter. Det är produktionsanläggningen för Jinzhou Mingde Quartz Glass Co., Ltd. i Jiangsu-provinsen. Sedan starten har företaget utvecklats snabbt, introducerat avancerad teknik och produktionsutrustning från både inhemska och internationella källor och kontinuerligt förbättrat produktkvaliteten. Genom att förlita sig på sina egna tillverkningsfördelar har företaget utvecklat en mängd olika produkter som är lämpliga för marknaden och möter olika kunders behov, och löst många akuta produktionsutmaningar för sina kunder över hela världen.

Bolagets produkter inkluderar kvartsglasrörs , dubbelhåls kvartsglasrör, kvartsglasstavar, kvartsskivor, safirfönster, kalciumfluoridglasfönster, infraröda ultravioletta beläggningar, högtrycksbeständiga aluminiumsilikatglasfönsterpaneler, kvartsglasinstrument, högborosilikatglasinstrument, kvartsdeglar, kvartsguldpläterade värmerör, kvartsförgyllda värmerör, långt-infraröda riktade strålningsvärmare, ultravioletta bakteriedödande lampor och andra speciella typer av kvartsglasprodukter. Företaget är en professionell sed Leverantör av kvartsglasrör och Glass Pipe Factory, som betjänar kunder inom halvledare, optik, kemikalier, ny energi, medicinsk och elektrisk ljuskälla i Europa, Amerika, Japan, Sydkorea och utanför.
