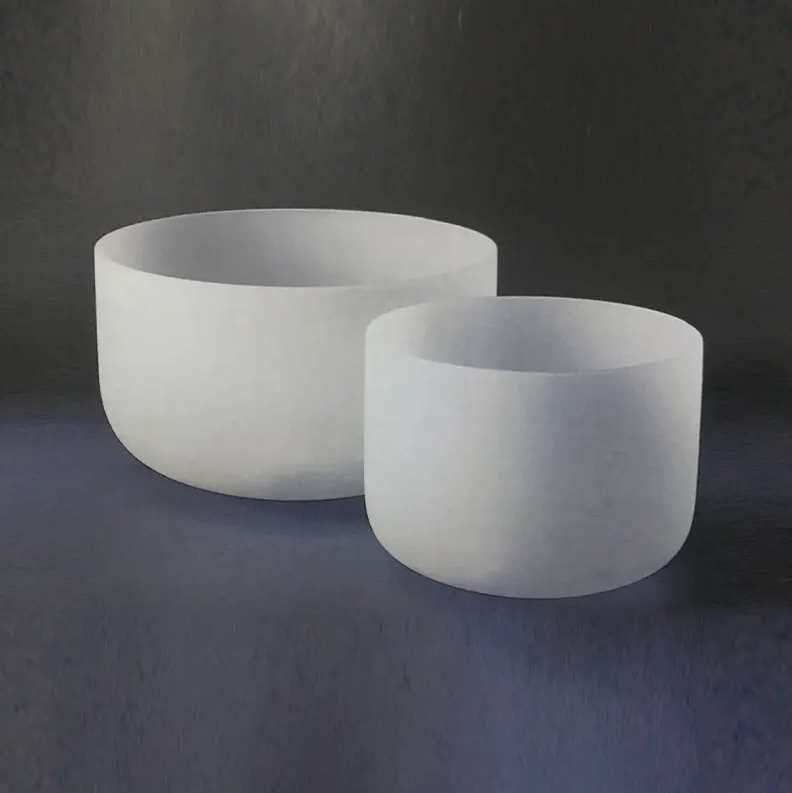

Hur optimerar man prestandan hos en kvartsdegel?

Nyckelstrategier för att optimera Kvartsdegel Prestanda

Det mest effektiva sättet att optimera prestanda för kvartsdegeln är att kontrollera termiska gradienter, upprätthålla strikta kontamineringsprotokoll och anpassa degelkvaliteten till den specifika processtemperaturen och kemiska miljön. Dessa tre faktorer står tillsammans för majoriteten av för tidiga haverier och avkastningsförluster i halvledar-, solenergi- och laboratorieapplikationer. Följande avsnitt bryter ner varje optimeringsspak med praktisk vägledning.

Välj rätt degelbetyg för din process

Inte alla kvartsdeglar är lika. Renheten hos den råa kiseldioxiden, tillverkningsmetoden (fused vs. syntetisk) och OH-halten bestämmer alla den övre drifttemperaturen och kemikalieresistensen. Att använda en underspecificerad degel är den enskilt vanligaste orsaken till tidig misslyckande.

Jämförelse av vanliga degelkvaliteter

För kisel Czochralski (CZ) processer, syntetiska deglar med metalliska föroreningsnivåer under 1 ppm totalt är obligatoriska. Genom att använda material av standardkvalitet införs järn-, aluminium- och kalciumföroreningar direkt i smältan, vilket försämrar livslängden för minoritetsbäraren och enhetens utbyte.

Kontrollera termiska gradienter för att förhindra sprickbildning

Kvarts har en mycket låg termisk expansionskoefficient (~0,55 × 10⁻⁶/°C), men den är skör. Snabba temperaturförändringar skapar branta inre spänningsgradienter som överskrider materialets brottmodul ( ~50 MPa ), vilket orsakar sprickbildning eller katastrofal fraktur.

Rekommenderade priser för uppvärmning och kylning

• Under 200 °C: ramp vid högst 10°C/min — Ytfukt och adsorberade gaser måste strömma ut gradvis.
• 200 °C till 600 °C: gräns till 5°C/min — detta område korsar α–β kristobalitövergångszonen där volymförändringar är betydande.
• 600 °C till processtemperatur: 3–5 °C/min är typiskt för stora deglar (diameter > 300 mm).
• Kylning: följ alltid en kontrollerad nedstigning; släckning från över 800 °C orsakar irreversibla mikrosprickor även utan synliga sprickor.

Vid CZ-kiseltillväxt är en vanlig praxis att hålla degeln vid 900 °C för 30–60 minuter under den initiala rampen för att jämvikta temperaturen över väggtjockleken innan den höjs till kiselsmältpunkten (1 414 °C).

Minimera avglasning för att förlänga livslängden

Devitrifiering – omvandlingen av amorf kiseldioxid till kristallin kristobalit – börjar ca. 1 000 °C och accelererar över 1 200 °C. När avglasningen väl sprider sig över innerväggen blir degeln mekaniskt instabil och måste bytas ut. Det är den främsta orsaken till förkortad degellivslängd i högtemperaturapplikationer.

Åtgärder för att förebygga avglasning

• Minimera alkalimetallkontamination. Natrium- och kaliumjoner fungerar som kärnbildningskatalysatorer. Även fingeravtrycksrester som innehåller natrium kan initiera avglasning vid kontaktpunkten.
• Använd skyddande beläggningar. En tunn beläggning av kiselnitrid (Si₃N4) eller bariumsulfat (BaSO4) på ​​innerväggen saktar ner kristallisationsfronten. I solenergiapplikationer har BaSO4-beläggningar visat sig förlänga degelns livslängd med 15–30 % .
• Begränsa kumulativ exponering för hög temperatur. Spår totalt antal timmar över 1 100 °C; de flesta deglar med hög renhet är klassade för 100–200 timmar vid detta intervall innan devitrifiering blir strukturellt signifikant.
• Arbeta under inert eller reducerande atmosfär. Syrerika miljöer påskyndar ytoxidationsreaktioner som främjar kristallitkärnbildning.

Implementera strikta kontaminerings- och hanteringsprotokoll

Ytföroreningar utlöser inte bara avglasning utan introducerar också föroreningar i känsliga smältor. I halvledar-CZ-processer kan en enda partikel av järnsilicid som mäter 0,5 μm generera tillräckligt med järnkontamination för att minska livslängden för waferminoritetsbärare under acceptabla gränser i den intilliggande kristallsektionen.

Bästa praxis för hantering och rengöring

1. Hantera alltid deglar med renrumshandskar (nitril eller polyeten, metallfri) — aldrig bara händer.
2. Förrengör nya deglar med en utspädd HF-lösning (vanligtvis 2–5 % HF i 10–15 minuter) följt av en noggrann sköljning med avjoniserat vatten för att avlägsna ytmetalloxider från tillverkningen.
3. Torka deglar i ren ugn på 120 °C i minst 2 timmar före användning för att avlägsna adsorberad fukt, vilket kan orsaka våldsamma stänk under uppvärmning.
4. Förvara i förseglade, dammfria behållare; även kort exponering i en standardlaboratoriemiljö kan avsätta partiklar som är svåra att ta bort efter sintring på ytan.
5. Inspektera de inre ytorna under UV-ljus före varje användning — organiska rester fluorescerar och indikerar ofullständig rengöring.

Optimera degelladdning och fyllningsnivå

Hur en degel laddas påverkar direkt termisk spänningsfördelning och smältdynamik. Felaktig belastning skapar lokala heta fläckar, ojämn kristallisering och mekaniska spänningskoncentrationer som förkortar degelns livslängd.

• Fyll till högst 80 % av nominell kapacitet. Överfyllning ökar det hydrostatiska trycket på sidoväggarna vid förhöjd temperatur, där kvarts mjuknar över ~1 665 °C (mjukningspunkten). Vid 1 200 °C blir krypdeformation mätbar under ihållande belastning.
• Ladda laddningsmaterialet jämnt. Att placera en stor polykiselbit på ena sidan skapar asymmetrisk uppvärmning under nedsmältning, vilket genererar böjmoment i degelväggen.
• Undvik direktkontakt mellan laddningsbitar och degelväggen under laddning. Påverkan under lastning är en ledande orsak till mikrosprickor under ytan som bara sprider sig när degeln når processtemperatur.
• För rotationsassisterade processer (t.ex. CZ-dragning), verifiera rotationskoncentriciteten. Till och med a 0,5 mm excentricitet i degelrotation vid 5–10 rpm introducerar cykliska mekaniska spänningar som kan trötta ut basen över flera körningar.

Övervaka och ersätt baserat på mätbara indikatorer

Att enbart förlita sig på visuell inspektion leder till antingen för tidigt utbyte (kostnadsslöseri) eller försenat utbyte (risk för processfel). Kombinera istället flera indikatorer för att fatta datadrivna beslut.

Kriterier för ersättningsbeslut

Implementering av en degellivscykellogg – spårning av varje körnings topptemperatur, varaktighet och inspektionsresultat efter körning – minskar vanligtvis oväntade fel med 40–60 % jämfört med enbart tidsbaserad ersättning, baserat på data från produktion av kiselgöt med stora volymer.

Utnyttja Atmosfär och tryckkontroll

Atmosfären som omger degeln under drift har en direkt inverkan på både degelns material och smältans renhet. Att optimera atmosfäriska förhållanden är en billig spak med hög effekt som ofta förbises i standarddriftsprocedurer.

• Inertgasrening (argon eller kväve): Flödande argon kl 10–20 L/min genom CZ-ugnar minskar SiO-avdunstning från smältytan, som annars skulle avsättas på kallare ugnsväggar och återkontaminera smältan i efterföljande cykler.
• Drift med reducerat tryck: Springer kl 20–50 mbar (mot atmosfärisk) under CZ-tillväxt minskar CO-partialtrycket, vilket undertrycker kolinkorporering i kristallen utan att accelerera kvartsupplösningen.
• Undvik vattenånga: Även 10 ppm H2O i ugnsatmosfären ökar mätbart OH-halten i smältan, vilket ökar syredonatorbildningen i kiselskivor under efterföljande lågtemperaturglödgningssteg.

Sammanfattning: En praktisk optimeringschecklista

Följande checklista konsoliderar de centrala åtgärderna som beskrivs ovan till ett repeterbart förkörnings- och underprocessprotokoll:

1. Kontrollera att degelkvaliteten matchar processtemperatur och renhetskrav.
2. Rengör med utspädd HF, skölj med avjoniserat vatten och torka vid 120 °C i ≥ 2 timmar.
3. Inspektera den inre ytan under UV-ljus; kassera deglar som visar rester eller mikrosprickor.
4. Ladda laddningen jämnt till ≤ 80 % kapacitet; undvik väggstöt under lastning.
5. Ramptemperatur per protokoll: ≤ 5 °C/min genom 200–600 °C övergångszon; håll vid 900 °C för termisk jämvikt.
6. Upprätthåll inert gasflöde och målugnstryck under hela körningen.
7. Sval under kontrollerad nedstigning; släck aldrig från över 800 °C.
8. Logga kördata och inspektera för avglasning, väggförtunning och föroreningsindikatorer innan du rengör för återanvändning.

Konsekvent tillämpning av dessa steg förlänger den genomsnittliga livslängden för degeln, minskar materialkostnaderna per serie och – viktigast av allt – skyddar kvaliteten på produktens smälta eller kristall som odlas i den.
